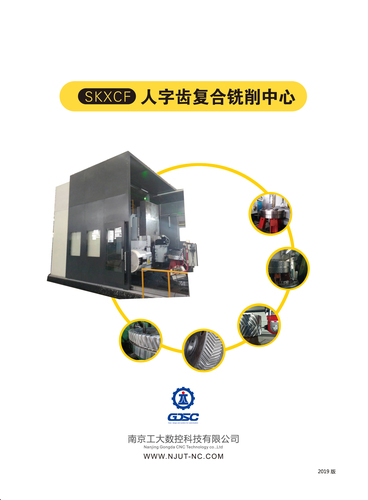

SKXCF 人字齿复合铣削中心
分享到:
SKXCF 人字齿复合铣削中心
品牌: 工大数控
齿数: 不限
加工**模数(mm): 30
**螺旋角(°): 不限
加工**外齿圈外径(mm): 3000
加工最小外齿圈外径(mm): 200
加工方式: 50000KG
产品详情
产品参数
产品配置

人字齿复合铣削中心特点介绍:

机床介绍:

传统的人字齿通常采用滚削、指形铣削、梳齿、刨齿等工艺。受传统加工设备及刀具的制约,加工效率低,柔性差,无法适用于零退刀槽、齿向修形补偿等特殊情况的加工。南京工大数控科技有限公司积累多年圆柱齿轮装备研发经验,开发的人字齿复合铣削中心可高效、柔性地加工GB7-8级精度人字齿。

主要功能:

盘铣刀、立铣刀主轴箱复合。

盘铣刀铣削一般圆柱齿轮及大退刀槽人字齿;立铣刀铣削小(零)退刀槽人字齿。

盘铣刀主轴箱具有主动消隙功能的盘刀主轴箱有效降低切削振动、提高表面光洁度和刀具寿命。

立铣刀主轴箱立铣刀主轴箱采用大扭矩西门子主轴伺服电机驱动,内冷系统保证长期切削的热稳定性。

软件:

具备自主知识产权CAM软件系统可实现用户零编程,同时具有干涉校验、修形、工艺参数智能化选择等功能。

导轨进给系统:

全新结构的滚滑复合导轨同时保证盘铣刀的高切削刚性和立铣刀的高定位精度。

双涡轮转台:

DIN2级涡轮滚加工的数控双涡轮双蜗杆消隙转台具有零背隙、高定位及重复定位精度、高周向刚性等特点。

技术参数表

序号

项目

单位

指标立铣刀

备注盘铣刀(外齿/选配)

SKXCF-3000/20

SKXCF-2000/16

SKXCF-3000/20

SKXCF-2000/16

1

加工**模数(mm)

mm

30

26

2

齿数


不限

3

螺旋角

°

不限

0°

4

人字齿退刀槽大小


不限

——

5

**外齿齿顶圆直径

mm

Φ3000

Φ2000

Φ1000

Φ2000

6

最小外齿齿根圆直径

mm

Φ300

Φ200

Φ1000

Φ600

7

棒刀主轴及刀柄规格

mm

BT50×190

——

8

盘刀规格

mm

——

外径Φ380-240,内孔Φ90宽度100,端面键宽度25.4

9

**齿轮宽度

mm

700

600

10

主轴电机额定转速

rpm

3000

1500

11

主轴电机额定功率

KW

30

37

12

主轴转速

rpm

200-3500

40-170

13

主轴径向跳动

μm

≤5

10

14

刀轴中心到工作台面的距离

mm

700-1500

700-1500

15

刀轴中心到工作台中心的距离

mm


700-1800

16

刀柄鼻端到工作台中心的距离

mm

500-1550

——

17

X轴进给速度

mm/min

0-2200

0-1500

18

X轴行程

mm

1100


19

Z轴进给速度

mm/min

0-3000

0-2000

20

Z轴行程

mm

800

21

Y轴进给速度

mm/min

0-3500

——

22

Y轴行程

mm

1600

——

23

C轴旋转角度

°

无限旋转

24

C轴转速

rpm

0-0.08

25

C轴转台台面直径

mm

Φ2000

Φ1600

Φ2000

Φ1600

26

C轴转台中间孔直径

mm

Φ480

Φ370

Φ480

Φ370

27

C轴转台承载

kg

20000

12000

20000

12000

28

工作电压


380V±10%

50Hz±1Hz

29

工作温度

0-40

30

机床重量

kg

50000

55000(含后立柱)

53000

58000(含后立柱)

31

外形尺寸(长×宽×高)

m

7.0×5.8×5.0

10×3.8×5(含后立柱)

7.0×5.8×5.0

10×3.8×5(含后立柱)
